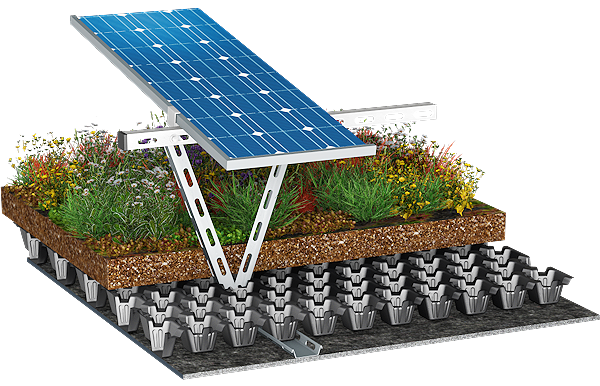

Cubierta verde fotovoltaica extensiva industrial BauderSOLAR
Estructura para instalación con lastre en cubiertas verdes extensivas con sistemas fotovoltaicos de gran superficie. Peso por superficie de toda la estructura en estado saturado de agua aprox. 145 kg/m².
Seguridad adicional
La subestructura fotovoltaica BauderSOLAR G LIGHT puede combinarse con un sistema de rieles sin penetración para la protección contra caídas (clase de equipamiento 2).
Coste de mantenimiento
Peso
Datos técnicos (PV11):
| Inclinación de la cubierta | Betún 0 - 5°, plástico 0 - 2° |
| Altura de instalación | desde aprox. 8,0 cm |
| Capacidad de almacenamiento de agua | aprox. 28,0 l/m2 |
| Coeficiente de escorrentía tras la comprobación del sistema | 0,5 |
| Inclinación de módulos | 10° |
| Subestructura | Acero |
Pesos por superficie, saturados de agua
| Vegetación según FLL* | 10,0 kg/m2 |
| BauderGREEN SUB-EM 1250, espesor de instalación 10 cm | 125,0 kg/m2 |
| BauderSOLAR G LIGHT subestructura incl. BauderGREEN DSE 40 | 8,8 kg/m2 |
| BauderGREEN FSM 600 | 3,6 kg/m2 |
| Peso total | aprox. 147 kg/m2 |
más el peso de los módulos fotovoltaicos (aprox. 20 - 25 kg/módulo)
Texto de la licitación
Aquí encontrará el enlace directo al texto de licitación para esta estructura de sistema (GEAB, DATANORM, DOC, PDF, etc.).

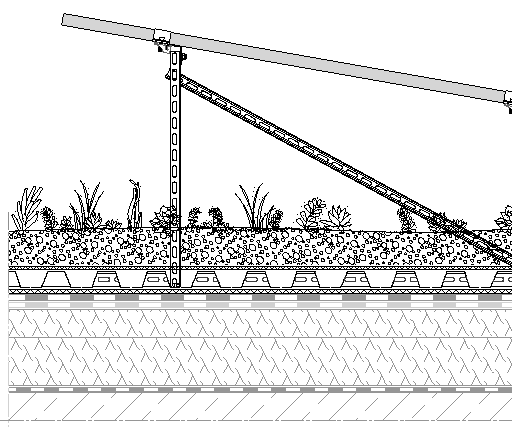

Detalles CAD
"BauderSOLAR (cubierta verde fotovoltaica)
