Sistemas fotovoltaicos para cubiertas planas y verdes

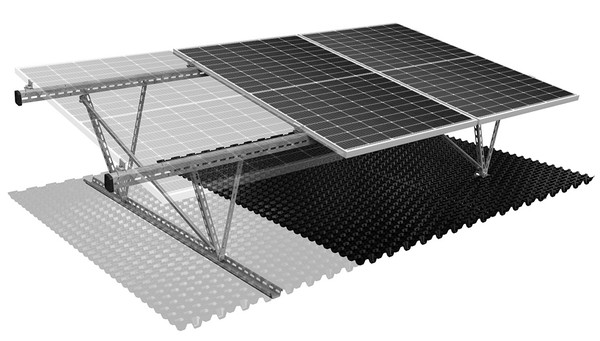

BauderSOLAR G LIGHT
Subestructura de acero para sistemas fotovoltaicos en combinación con cubiertas verdes
BauderSOLAR G LIGHT es la solución de integración flexible y de coste optimizado para subestructuras fotovoltaicas en sistemas de cubiertas verdes. La subestructura se monta en la cubierta sin penetración y se fija únicamente mediante la carga del sustrato. Para cubiertas verdes extensivas, la subestructura se fija a elementos de drenaje y almacenamiento BauderGREEN DSE 40 modificados con drenaje continuo. Si además se requiere un retardo de escorrentía definido, la estructura se mantiene en posición estable y segura con elementos de retención BauderGREEN RE 40 con almacenamiento temporal de agua y retardo de escorrentía optimizado.
Flexibilidad del sistema
Con la subestructura BauderSOLAR G LIGHT, los soportes tipo V premontados con conexión de adaptador se atornillan a través de las perforaciones prefabricadas a los rieles del suelo, que se colocan entre los nódulos debajo de los elementos de almacenamiento/retención. Los conectores diagonales se utilizan para reforzar el arriostramiento con los perfiles de soporte de los módulos, sobre los que pueden montarse módulos fotovoltaicos enmarcados utilizando juegos de ganchos de sujeción con pinzas de módulos. El diseño modular permite una adaptación optimizada individualmente a las situaciones locales de carga de viento y nieve. El fuerte efecto de adherencia estática del arriostramiento en cruz de los rieles perfilados reduce generalmente la cantidad de lastre necesaria. Los orificios ranurados regulares de la subestructura ofrecen opciones de montaje universales y sencillas para la tecnología de sistemas fotovoltaicos, como optimizadores de potencia, sistemas de soporte de cables o cajas de conexiones de generadores. La estructura de acero está conectada eléctricamente en su totalidad y es capaz de transportar corrientes de rayo debido al espesor de los materiales y al tamaño de las secciones transversales. Todos los componentes son 100% reciclables y pueden clasificarse por tipo.
Fotovoltaica y vegetación
Al planificar los sistemas fotovoltaicos, se debe tener cuidado de que los módulos no queden a la sombra de las plantas. La distancia mínima para el ajardinamiento extensivo de bajo crecimiento debe ser de 20 cm y puede ser mayor en función de la vegetación. BauderSOLAR G LIGHT cumple estos requisitos y ofrece espacio suficiente para las plantas.
Seguridad adicional
La subestructura fotovoltaica BauderSOLAR G LIGHT puede combinarse con un sistema de rieles sin penetración para la protección contra caídas (clase de equipamiento 2).
Datos técnicos:
| Medidas de DSE 40 / RE 40 (largo x ancho x alto) | 1,04 x 2,03 x 0,04 m |
| Material DSE 40 / RE 40 | HDPE regenerado, negro |
| Dimensiones del soporte del módulo | Longitud aprox. 4,7 m / d = 2 mm |
| Material del soporte del módulo, riel de suelo, soporte tipo V, perfil diagonal | Acero, con recubrimiento por inmersión en caliente |
| Material del adaptador y uniones roscadas | Acero inoxidable A2-70 |
| Ángulo de inclinación del plano de módulo | 10° |
| Peso (sin módulos, lastre, por unidad) | aprox. 14,3 kg |
Números de artículo: BauderSOLAR G LIGHT-OW con DSE 40 (S = orientación sur / OW = orientación este-oeste) |
7773 2011
|
Para obtener información detallada, consulte la descripción general del producto.
De un vistazo
- Instalación sin penetración, sin perforación de la impermeabilización de la cubierta
- Adecuado para cubiertas planas con impermeabilización bituminosa o sintética
- Protección contra la succión del viento mediante capa funcional del sustrato (extensiva, de retención)
- Módulos de ángulo de inclinación 10
- Material de perfil soporte del módulo, riel de suelo, soporte tipo V de perfil diagonal: Acero, con recubrimiento por inmersión en caliente
- Peso por unidad de montaje (sin módulo/carga) aprox. 14,3 kg
- Dimensiones de la placa base (DSE40/RE40)
( largo x ancho x alto): 2,03 x 1,04 x 0,04 m
